Aluprofil - Futógörgő profil 40x40

Aluprofil - Futógörgő profil 40x40
Aluprofil - Futógörgő profil 40x40
Aluprofil - Futógörgő profil 40x40
Aluprofil - Futógörgő profil 40x40
Aluprofil - Futógörgő profil 40x40
9 652 Ft/m
Nettó ár: 7 600 Ft/m
  • Készlet: Nincs raktáron
  • Cikkszám: i8-40x40LB
  • Tömeg: 1.42 kg

Lehetséges opciók

 m
Vágási információ
A milliméter pontos darabolás ingyenes!
Szállítási információ
Átvételi lehetőségek 3 méter feletti profilok rendelése esetén: személyesen, vagy egyedi áras szállítással.
Futópálya Profil 8 40x40 I-típus Technikai Leírás

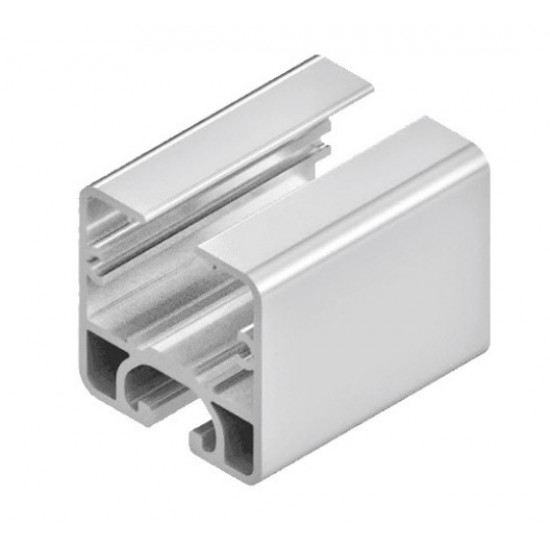

Alumínium Futópálya Profil 8 40x40 (I-típus)

Általános Leírás

Európai gyártmányú, speciális kialakítású futópálya profil (Laufbahnprofil) a 8-as sorozatból (40-es raszter). Ezt a profilt kifejezetten függesztett tolóajtók kialakítására tervezték gépburkolatokhoz és védőfalakhoz. A profil egyik oldala úgy van kialakítva (C-sín szerűen), hogy abban a görgőkocsik (futókocsik) akadálytalanul mozoghassanak. A profil magfuratai és geometriája ideális menetformázó kötőelemekhez, ami gyors és stabil keretösszeszerelést tesz lehetővé.

---

Műszaki és Technikai Jellemzők

Cikkszám: i8-40x40LB
Megnevezés: Laufbahnprofil 8 40x40 (Futópálya profil)
Anyag: AlMgSi0,5F25, natúr eloxált
Kompatibilitás: I-típus, 8-as horony (40-es raszter)

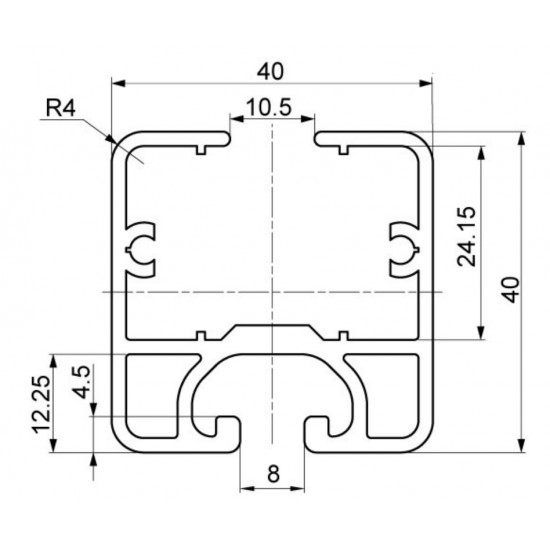

Méretek: 40 x 40 mm
Tömeg: 1,42 kg/m
Tehetetlenségi nyomaték: Ix: 6,43 cm4
Iy: 8,35 cm4
Keresztmetszeti tényező: Wx: 2,76 cm3
Wy: 4,18 cm3
Jellemzők:
  • Funkció: Integrált vezetősín tolóajtókhoz
  • Menetformázásra optimalizált: Erős kötés a végeken
  • Masszív, ipari kivitel
  • Kombinálható standard 40-es profilokkal
Alkalmazási terület:
  • Gépburkolatok tolóajtói
  • Függesztett szerszámtartók sínrendszere
  • Védőkerítések mozgatható elemei
  • Lineáris vezetések (könnyű terhelésre)
---

Alkalmazás

A futópálya profilt általában a tolóajtó szerkezet felső vízszintes elemeként építik be. A profil speciális hornyában futnak a görgőkocsik, amelyekre az ajtólap van felfüggesztve. Mivel a profil külső mérete 40x40 mm és rendelkezik standard 8-as hornyokkal is, tökéletesen illeszkedik a gépváz többi részéhez. A szerelésnél a menetformázó csavarok használata javasolt a nagy teherbírású és rázkódásálló kötések érdekében.

---

Szállítás és Vágási Információ

Ingyenes vágás mm pontossággal.
3 méter feletti csomagok esetén kérjen egyedi árat a kiszállításra.
