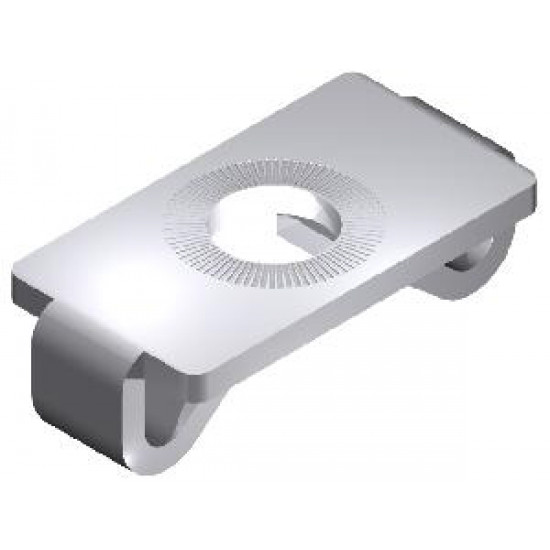

Széria Összekötő Lapka 8 40 (2 Körmös)

Általános Leírás

Horganyzott acél széria összekötő lapka a 8-as sorozatú (40-es raszter) profilok stabil, nagy teherbírású, 90°-os összekötéséhez. A lapkán található két pozícionáló köröm a horonyba illeszkedve biztosítja, hogy a kötés elcsúszás és elfordulás (torzió) ellen védett legyen. Figyelem: Ez a cikkszám csak magát a fém lapkát tartalmazza. A rögzítőcsavarral ellátott komplett szett i8-zp-40-t cikkszámon érhető el.

Műszaki és Technikai Jellemzők

Alkalmazás

Ez az alkatrész rendkívül erős és precíz 90°-os kapcsolatot tesz lehetővé. A telepítéshez az egyik profil végébe menetet kell fúrni a csavar számára. A másik profil oldalába egy 7 mm-es furatot kell készíteni, amelyen keresztül a szerszámot (imbuszkulcsot) átdugva lehet meghúzni a csavart. A két köröm a horonyba illeszkedve megakadályozza a kötés elmozdulását. A furatok pontos pozícionálása kritikus fontosságú.
